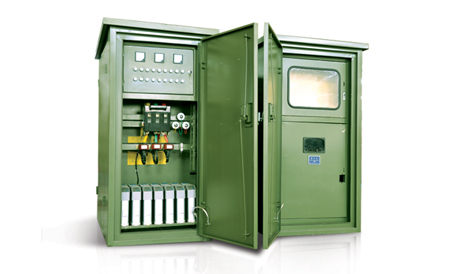

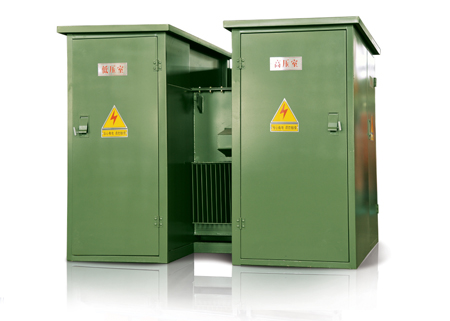

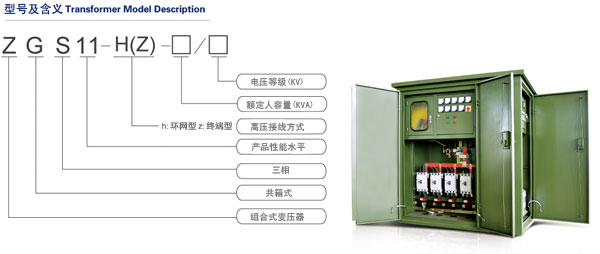

ZGS11-H(Z)系列組合式變壓器
- 掃碼查看手機端
ZGS11-H(Z)系列組合式變壓器產品介紹
ZGS11系列組合式變壓器是一種新型配電設備(又稱美式箱變)，是將高壓負荷開關、高壓限流熔斷器安裝在變壓器油箱內，以礦物油進行絕緣和冷卻，具有結構合理緊湊、體積小、安裝靈活、操作方便、占地面積小等優點。組合式變壓器適用于城市電網的負荷，減少損耗，增加供電質量。
該系列產品已在各地用于居民小區、公共場所、工礦企業等配電場所。
ZGS11-H(Z)系列組合式變壓器產品特點
1.體積小，結構緊湊，安裝方便。
2.全密封，全絕緣結構，可保護人身安全。
3.可用于環網，也可用于終端，轉換方便。
4.低損耗，低噪音，性能良好。
5.電纜接頭采用插接形式，具有阻斷開關的特點，操作方便，靈活。
6.高壓雙熔絲保護，插入式熔絲具有溫度、電流雙敏保護特性。
7.后備熔絲對變壓器故障和二次線路故障進行保護。
8.箱體采用防盜結構。
9.溫升低，過負荷能力強。
10.由于變壓器器身采用結構，其優點是電壓質量高，中性點偏移量小。
ZGS11-H(Z)組合式變壓器技術數據表
額定容量
（kVA）
Rated Capacity
電壓組合
Voltage Combined
聯接組標號
Vector-group
空載消耗（W）
No-load Loss
負載損耗（W）
75°C
Load-loss
空載電流（%）
No-load
current
阻抗電壓（%）
Impendance
voltage
高壓
HV
（kV）
高壓分接范圍
Tapping Ranges
低壓
LV
（kV）
6
6.3
10
10.5
11
±5%
±2*2.5%
Yyn0
Dyn11
100
0.4
200
1500
0.65
4.0
125
240
1800
0.65
160
280
2200
0.60
200
340
2600
0.50
250
400
3050
0.50
315
480
3650
0.45
400
570
4300
0.45
500
680
5150
0.40
630
810
6200
0.40
4.5
800
980
7500
0.35
1000
1150
10300
0.35
1250
1360
12000
0.30
1600
1640
14500
0.30
